ما هو معدل التدفق في المبرد الصناعي SRL؟

بصفتي موردًا محترمًا للمشعات الصناعية SRL ، غالبًا ما أواجه استفسارات بشأن معدل التدفق في هذه المشعات. يعد فهم معدل التدفق - معدل التدفق أمرًا ضروريًا لتحسين أداء المشعات الصناعية ، لأنه يؤثر بشكل مباشر على كفاءة نقل الحرارة ، واستقرار النظام ، والتكاليف التشغيلية الإجمالية. في منشور المدونة هذا ، سوف أتعمق في العوامل التي تؤثر على معدل التدفق في المياه في SRL وشرح كيفية تحديد معدل التدفق المناسب للتطبيقات المختلفة.

أهمية المياه - معدل التدفق في المشعات الصناعية SRL

تُستخدم المشعات الصناعية SRL على نطاق واسع في العمليات الصناعية المختلفة لتبديد الحرارة الناتجة عن الآلات والمحركات وغيرها من المعدات. يلعب معدل التدفق المياه دورًا حيويًا في عملية التبديد هذه. يضمن معدل التدفق المناسب للمياه - أن المبرد يمكنه نقل الحرارة بشكل فعال من السائل الساخن (مثل سائل سائل المبرد أو سائل العملية الصناعية) إلى البيئة المحيطة.

إذا كان معدل التدفق في الماء منخفضًا جدًا ، فسيكون نقل الحرارة غير فعال. سيبقى السائل الساخن في المبرد لفترة طويلة ، وقد لا يتمكن المبرد من إزالة الحرارة الكافية ، مما يؤدي إلى ارتفاع درجة حرارة المعدات. من ناحية أخرى ، إذا كان معدل التدفق في الماء مرتفعًا جدًا ، فقد يزيد من استهلاك الطاقة لنظام الضخ دون زيادة نسبية في كفاءة نقل الحرارة. لذلك ، فإن العثور على معدل التدفق الأمثل للماء - أمر ضروري لتحقيق أفضل أداء للمشعات الصناعية SRL.

العوامل التي تؤثر على الماء - معدل التدفق

1. ضغط النظام

يعد اختلاف الضغط في النظام أحد العوامل الأساسية التي تؤثر على معدل التدفق في الماء. وفقًا لمبدأ Bernoulli ومعادلة Hagen - Poiseuille لتدفق الصفحي في الأنابيب ، فإن معدل التدفق يتناسب بشكل مباشر مع فرق الضغط بين المدخل ومنفذ المبرد. في بيئة صناعية ، يوفر نظام الضخ الضغط اللازم لدفع الماء عبر المبرد. يمكن لمضخة أكثر قوة أن تولد اختلافًا أعلى في الضغط ، مما يؤدي عمومًا إلى ارتفاع معدل التدفق في الماء. ومع ذلك ، يجب موازنة ضغط النظام بعناية لتجنب الإجهاد المفرط على المبرد والمكونات الأخرى.

2. قطر الأنابيب والطول

إن قطر وطول الأنابيب المتصلة بالرادياتير له أيضًا تأثير كبير على معدل التدفق في الماء. يقلل قطر الأنبوب الأكبر من مقاومة التدفق ، مما يسمح للماء بالتحرك بحرية أكبر عبر النظام. على العكس من ذلك ، يزيد قطر الأنابيب الأصغر من المقاومة الاحتكاكية ، والتي يمكن أن تقيد معدل التدفق. وبالمثل ، يزيد طول الأنبوب الأطول من المقاومة الكلية ، مما يقلل من معدل التدفق. عند تصميم نظام الرادياتير الصناعي ، يجب أن يعتمد اختيار قطر الأنابيب والطول على معدل التدفق المطلوب للمياه والمساحة المتاحة وتخطيط المنشأة.

3. تصميم المبرد

يؤثر التصميم الداخلي للمبرد الصناعي SRL نفسه على معدل التدفق المائي. يلعب عدد الأنابيب وحجم الأنبوب وترتيب الزعانف دورًا. قد توفر المشعات التي تحتوي على عدد أكبر من الأنابيب أو أقطار الأنبوب الأصغر مساحة أكبر لنقل الحرارة ولكنها يمكن أن تزيد من مقاومة التدفق. يمكن أن يؤثر تصميم الزعنفة أيضًا على خصائص التدفق. على سبيل المثال ، قد تعزز الزعانف الكثيفة معبأة نقل الحرارة ولكنها يمكن أن تعيق تدفق المياه. لذلك ، يقوم مصنعو المبرد مثلنا بتحسين التصميم بعناية لموازنة الحرارة - كفاءة نقل ومقاومة التدفق.

حساب معدل التدفق المائي المناسب

يعتمد تحديد معدل التدفق المناسب للمياه - المبرد الصناعي SRL على عدة عوامل ، بما في ذلك الحمل الحراري للنظام ، وفرق درجة الحرارة بين مدخل ومخرج المبرد ، والقدرة الحرارية المحددة للسائل. الصيغة الأساسية لحساب معدل التدفق - من حيث نقل الحرارة هي:

[q = \ frac {q_ {h}} {c_ {p} \ times \ delta t}]

حيث (q_ {h}) هو الحمل الحراري (في واط أو BTU في الساعة) ، (C_ {p}) هو السعة الحرارية المحددة للسائل (في j/kg · k أو btu/lb · ° f) ، و (\ delta t) هو اختلاف درجة الحرارة بين المبرد والرعاك (في k أو ° f).

على سبيل المثال ، إذا كان الحمل الحراري للعملية الصناعية 100000 وحدة حرارية في الساعة في الساعة ، فإن السعة الحرارية المحددة للمياه هي حوالي 1 وحدة حرارية بتر/رطل · درجة فهرنهايت ، ويكون الفرق في درجة الحرارة المطلوب 20 درجة فهرنهايت ، ويمكن حساب معدل التدفق المائي على النحو التالي:

[q = \ frac {100000} {1 \ times20} = 5000 \ Space lb/h]

تحويل هذا إلى جالون في الدقيقة (GPM) ، نظرًا لأن 1 جالون من الماء يزن حوالي 8.34 رطل ، فإن معدل التدفق هو (\ frac {5000} {8.34 \ times60} \ apperx10 \ Space GPM)

التطبيقات ومتطلبات معدل التدفق

1. تبريد المحرك

في تطبيقات التبريد - يتم استخدام مشعات SRL الصناعية لإزالة الحرارة الناتجة عن المحرك أثناء التشغيل. تعتمد متطلبات معدل التدفق على المياه على إخراج طاقة المحرك وظروف التشغيل. عادةً ما تولد محركات الأداء عالية الحرارة وتتطلب ارتفاعًا في معدل تدفق الماء للحفاظ على درجة حرارة التشغيل المثلى. على سبيل المثال ، قد يتطلب محرك الديزل الكبير الحجم المستخدم في محطة توليد الطاقة معدل تدفق مائي من عدة مئات من GPM لضمان تبريد فعال.

2. تبريد العملية الصناعية

في العمليات الصناعية مثل التصنيع الكيميائي ، وعلاج المعادن ، ومعالجة الأغذية ، يتم استخدام مشعات SRL الصناعية لتبريد سوائل العمليات المختلفة. تختلف متطلبات معدل التدفق في المياه على نطاق واسع اعتمادًا على طبيعة العملية ، والحمل الحراري ، والتحكم في درجة الحرارة المطلوبة. على سبيل المثال ، في نظام تبريد المفاعل الكيميائي ، قد يلزم ضبط معدل التدفق في الماء باستمرار للحفاظ على درجة حرارة تفاعل مستقرة.

منتجاتنا وتحسين معدل التدفق

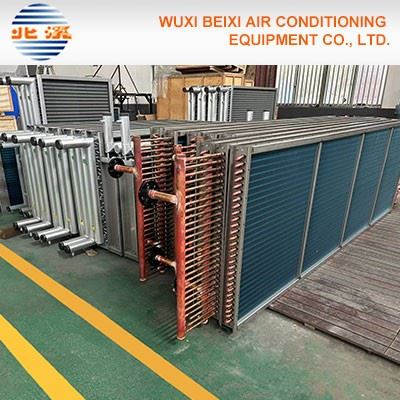

كمورد للمشعات الصناعية SRL ، نقدم مجموعة واسعة من المنتجات ، بما في ذلكمشعاع أنبوب الزعنفة النحاسومبادل حراري مبرد بالهواء، وJRZ المبرد الصناعي. يتمتع فريقنا الهندسي بخبرة واسعة في تحسين معدل التدفق للتطبيقات المختلفة. نحن نستخدم عمليات محاكاة ديناميات السوائل الحسابية المتقدمة (CFD) لتحليل خصائص التدفق داخل المشعات وإجراء تحسينات في التصميم لضمان أفضل أداء.

نحن نقدم أيضًا حلولًا مخصصة لتلبية متطلبات معدل التدفق المحددة لعملائنا. سواء أكنت بحاجة إلى برعيد عالٍ للتدفق لعملية صناعية كبيرة الحجم أو مؤشر تدفق منخفض لمحرك مضغوط - يمكننا تصميم وتصنيع الرادياتير الذي يلبي احتياجاتك.

اتصل بنا للمشتريات

إذا كنت تبحث عن مشعات SRL الصناعية SRL عالية الجودة وتحتاج إلى مشورة مهنية حول تحسين معدل التدفق ، فنحن هنا للمساعدة. يمكن أن يساعدك فريق الخبراء لدينا في اختيار المبرد المناسب لتطبيقك ، وحساب معدل التدفق المناسب للمياه ، وضمان تركيب وتشغيل نظامك السلس. اتصل بنا اليوم لبدء مناقشة حول احتياجات المشتريات الخاصة بك.

مراجع

1. Guntropera ، FP ، & Dewitt ، DP (2002). أساسيات الحرارة ونقل الكتلة. وايلي.
2. هولمان ، JP (2002). نقل الحرارة. ماكجرو - هيل.
3. Shames ، IH (1992). ميكانيكا السوائل. ماكجرو - هيل.
